Fins connaisseurs des cartes de puissance
(courant fort, haute tension).

1er exemple :

Deux circuits double face (avec plans de sérigraphie) composés d’une carte mère
de 350x368mm et d’une carte fille de 68x85mm.

Carte mère :

Certains composants sont isolés à 3 kV. La partie  du circuit
isolée  à 7 kV est câblée de façon aérienne. Elle comprend 851
composants et 1722 équipotentielles.

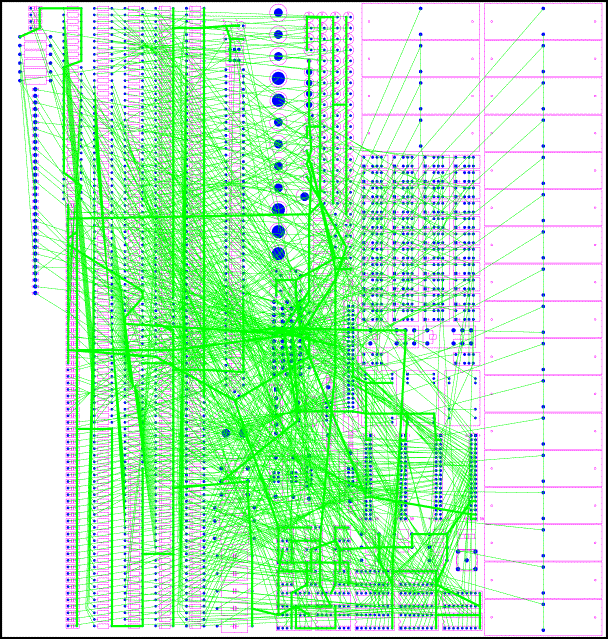

Composants et équipotentielles avant routage.

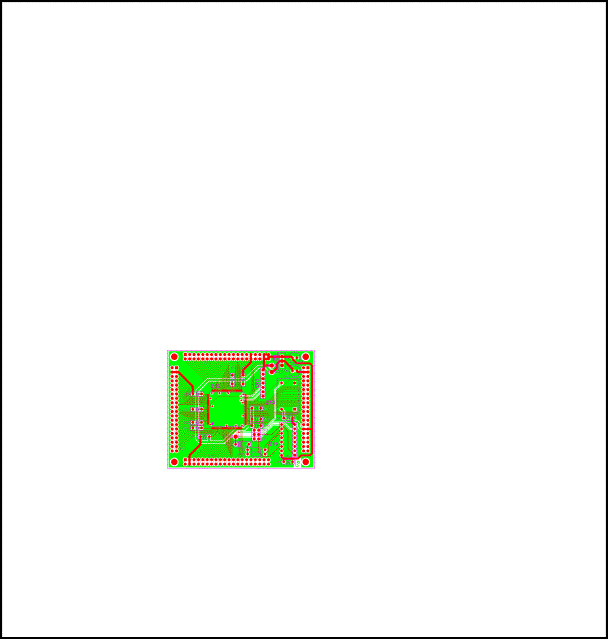

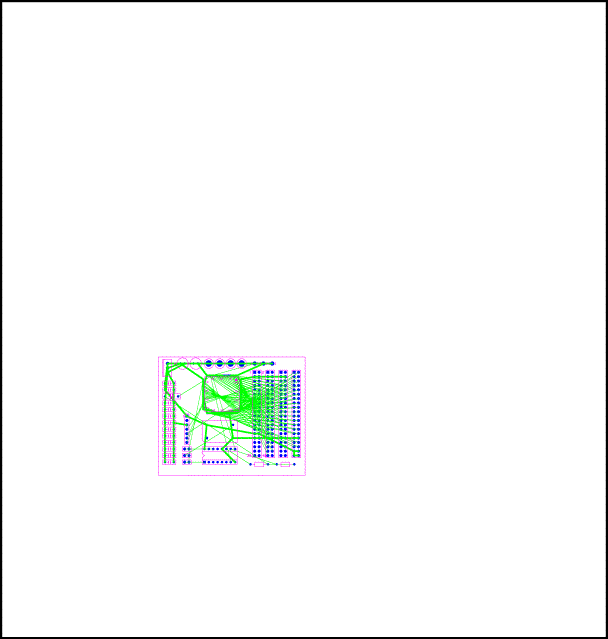

Carte fille :
Elle comprend 36 composants et 286 équipotentielles. Un plan de masse doit être

réalisé sur la face soudures.

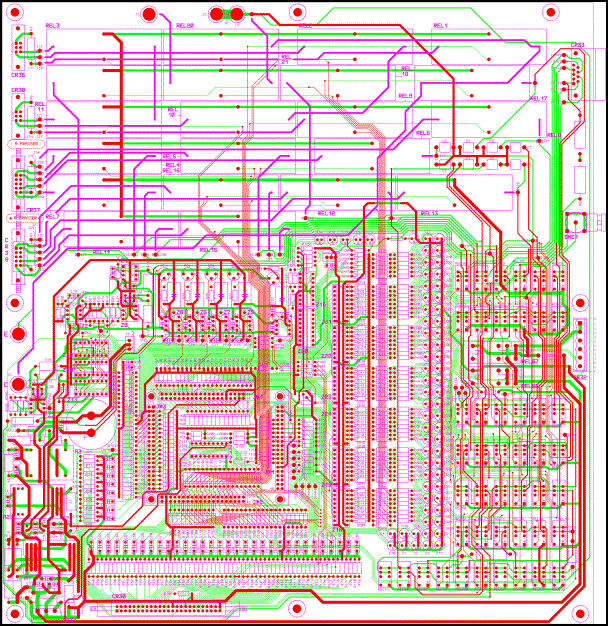

Les cartes après routage :

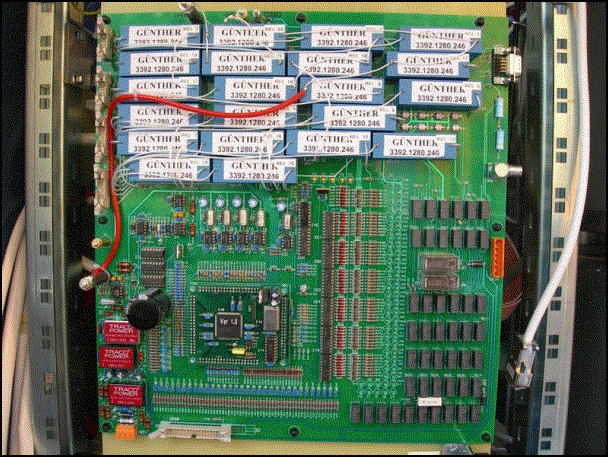

Les cartes montées et placées dans leur rack.

2^ème  exemple :

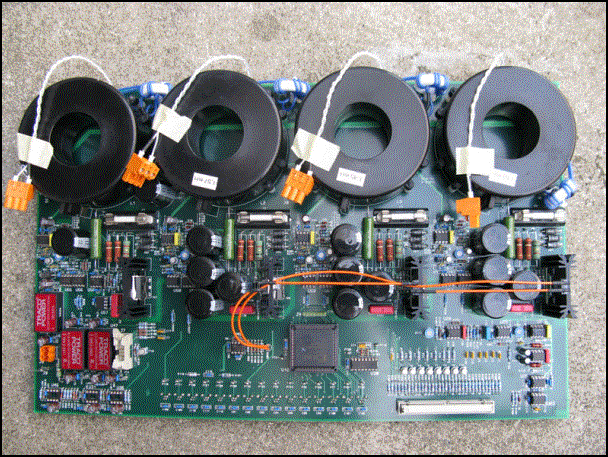

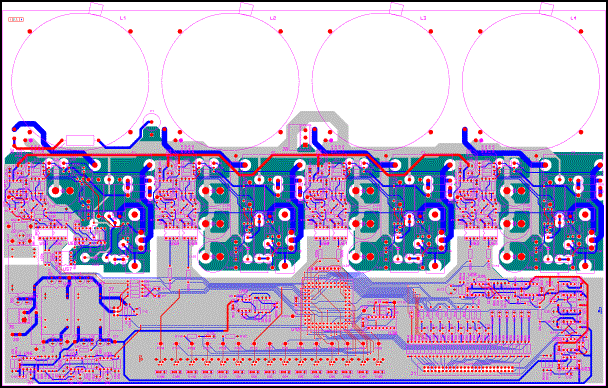

Circuit 4 couches (avec plan de sérigraphie) de 260x418mm.

Courant maximum 10A. Isolation à 400V. 9 alimentations différentes.

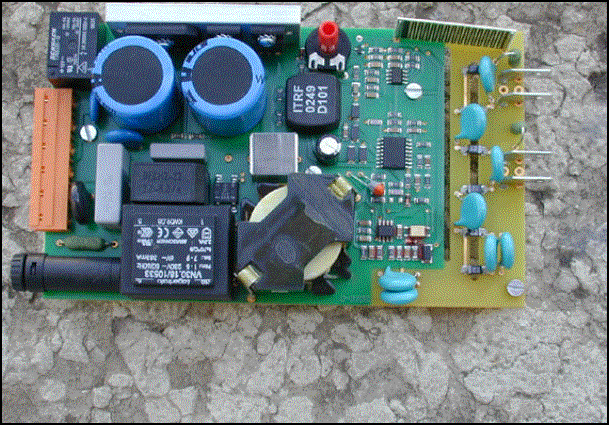

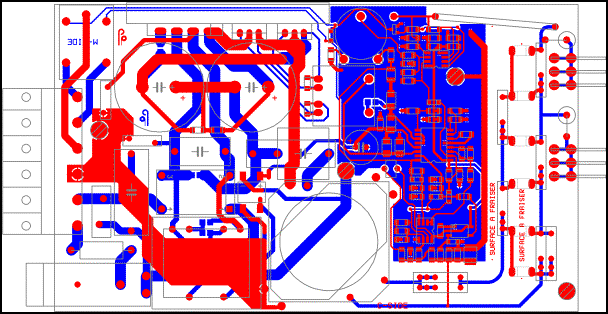

3^ème  exemple :

Circuit double face de 96x155mm.

Courant maximum 20A. Isolation à 4kV.
