Détecteur PRESHOWER (CERN-LHC-CMS)

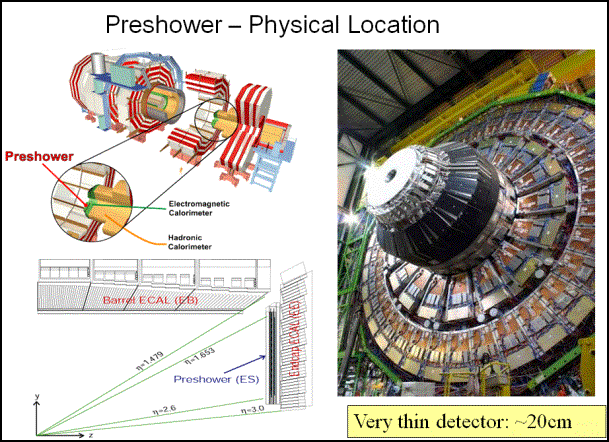

La quasi-totalité des circuits imprimés de ce détecteur de 2,8 mètres
de diamètre faisant partie  du détecteur CMS (voir image ci-dessous)
ont été conçus par Pistes et Pastilles

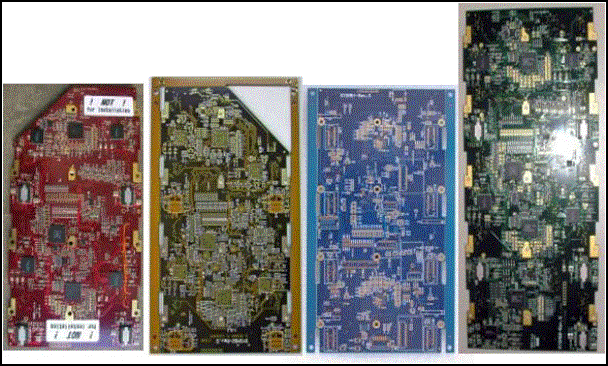

4 modèles de “mother-board”
Circuits 8 couches, composants sur les deux faces
en technologies mixtes (logique, analogique et signaux rapides)

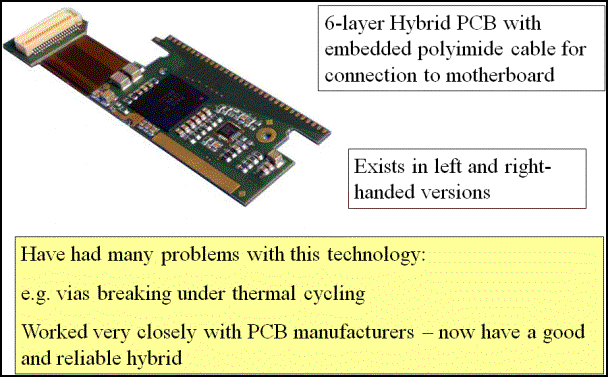

2 modèles de “pace-board”

Circuits 6 couches flex-rigides (epoxy-kapton)

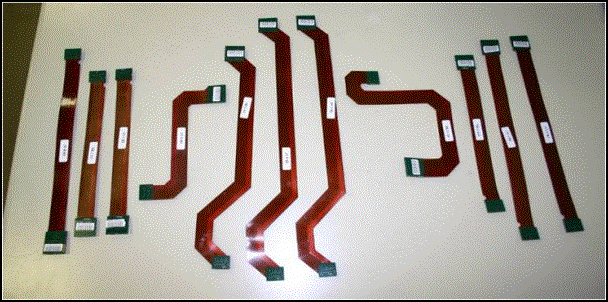

11 modèles de circuits d’interconnection
Circuits 4 couches flex-rigides (epoxy-kapton)

19 modèles de cartes d’alimentation
Circuits double face

Quelques images :

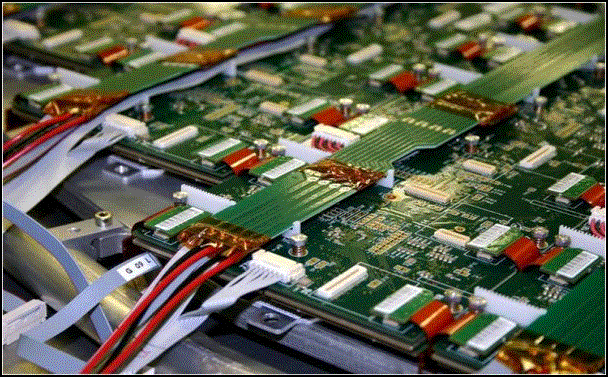

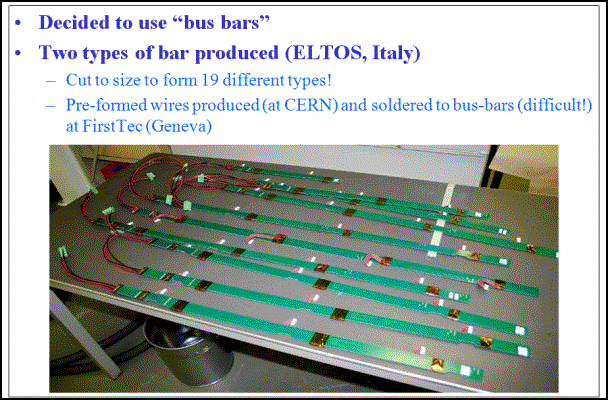

“mother-boards” et cartes d’alimentation

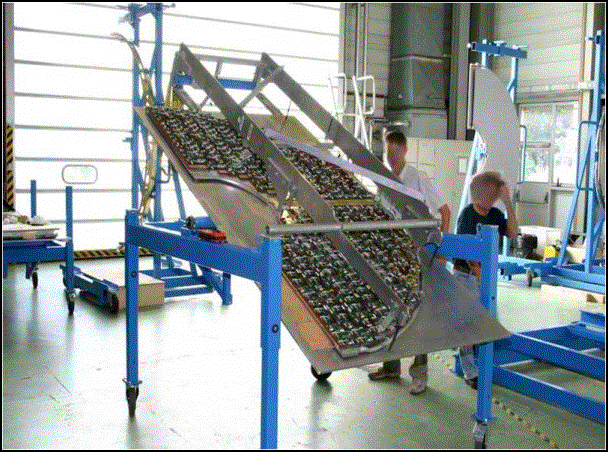

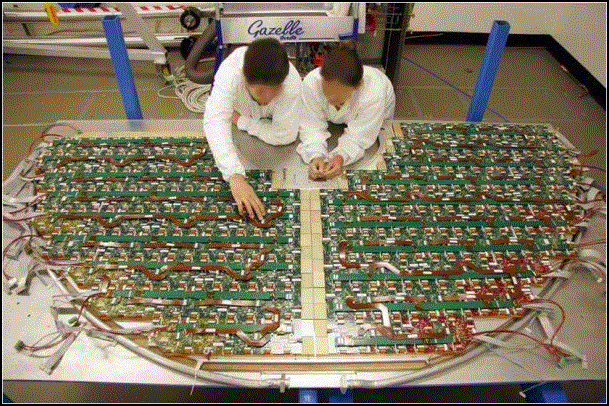

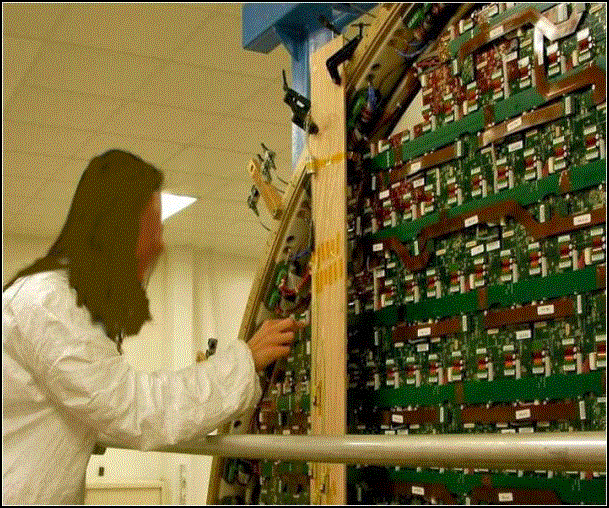

Montage d’un demi détecteur

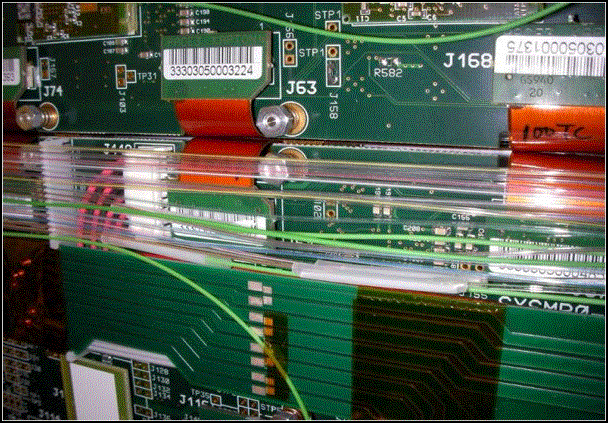

fibres optiques, “mother-boards” et cartes d’alimentation
